Почему цифровая модель не заменяет виброиспытания космического аппарата

Цифровая модель позволяет инженерам заранее увидеть, как конструкция космического аппарата или пусковой системы может реагировать на вибрацию и ударные нагрузки. Она сокращает число ручных расчётов, помогает сравнивать варианты и выявлять уязвимые места до изготовления всей системы. Но такой расчёт не является виртуальным сертификатом безопасности: модель должна опираться на реальные характеристики конструкции и сверяться с результатами испытаний.

Что именно моделируют

Метод конечных элементов делит сложную конструкцию на множество небольших участков. Для каждого задают материал, массу, жёсткость, соединения и внешние силы, а затем компьютер рассчитывает совместную реакцию системы. Так инженер получает картину перемещений, напряжений и частот, на которых отдельные элементы особенно склонны к колебаниям.

Для космической техники это важно на нескольких этапах. Аппарат испытывает нагрузки при перевозке, установке на носитель, старте и подъёме. Случайная вибрация, низкочастотные колебания и короткие удары действуют по-разному, поэтому один усреднённый показатель не описывает всю среду.

Что изменил стандартный шаблон NASA

Команда программы пусковых услуг NASA применила существующее коммерческое программное обеспечение в новой для своей группы задаче и собрала единый рабочий шаблон. Раньше специалисты могли опираться на упрощённые зависимости, данные прежних миссий и личный опыт, а при редком использовании программы заново осваивать сложную последовательность настроек.

Шаблон фиксирует общий порядок работы с профилями вибрации и ударными условиями. Это не новая физическая теория и не автономная система принятия решений. Практическая ценность — в воспроизводимости: разные специалисты могут сравнивать варианты в одной структуре, передавать результаты и дополнять модель новыми данными полётов.

NASA уже использовала процесс при сертификации коммерческого носителя неназванного коммерческого поставщика для одной из миссий агентства. Партнёр предоставил результаты вибрационных, но не ударных испытаний. Инженеры проверили доступные данные для условий полёта и отдельно рассчитали воздействие ударов при транспортировке. По оценке команды, самостоятельный анализ сократил ожидание отчётов и сэкономил месяцы.

Почему расчёт не заменяет стенд

Модель неизбежно упрощает реальную конструкцию. Результат зависит от того, насколько точно описаны материалы, крепления, кабели, стыки, демпфирование и контакт между деталями. Ошибка в жёсткости соединения или массе прибора способна сместить расчётную резонансную частоту и изменить прогноз нагрузки.

Физическое испытание отвечает на другой вопрос: как ведёт себя конкретно собранное оборудование. Датчики ускорения и деформации показывают фактический отклик конструкции. Эти измерения используют не только для допуска изделия, но и для проверки и уточнения математической модели.

Поэтому полезная схема выглядит циклом:

1. Инженеры строят модель и рассчитывают ожидаемые нагрузки.

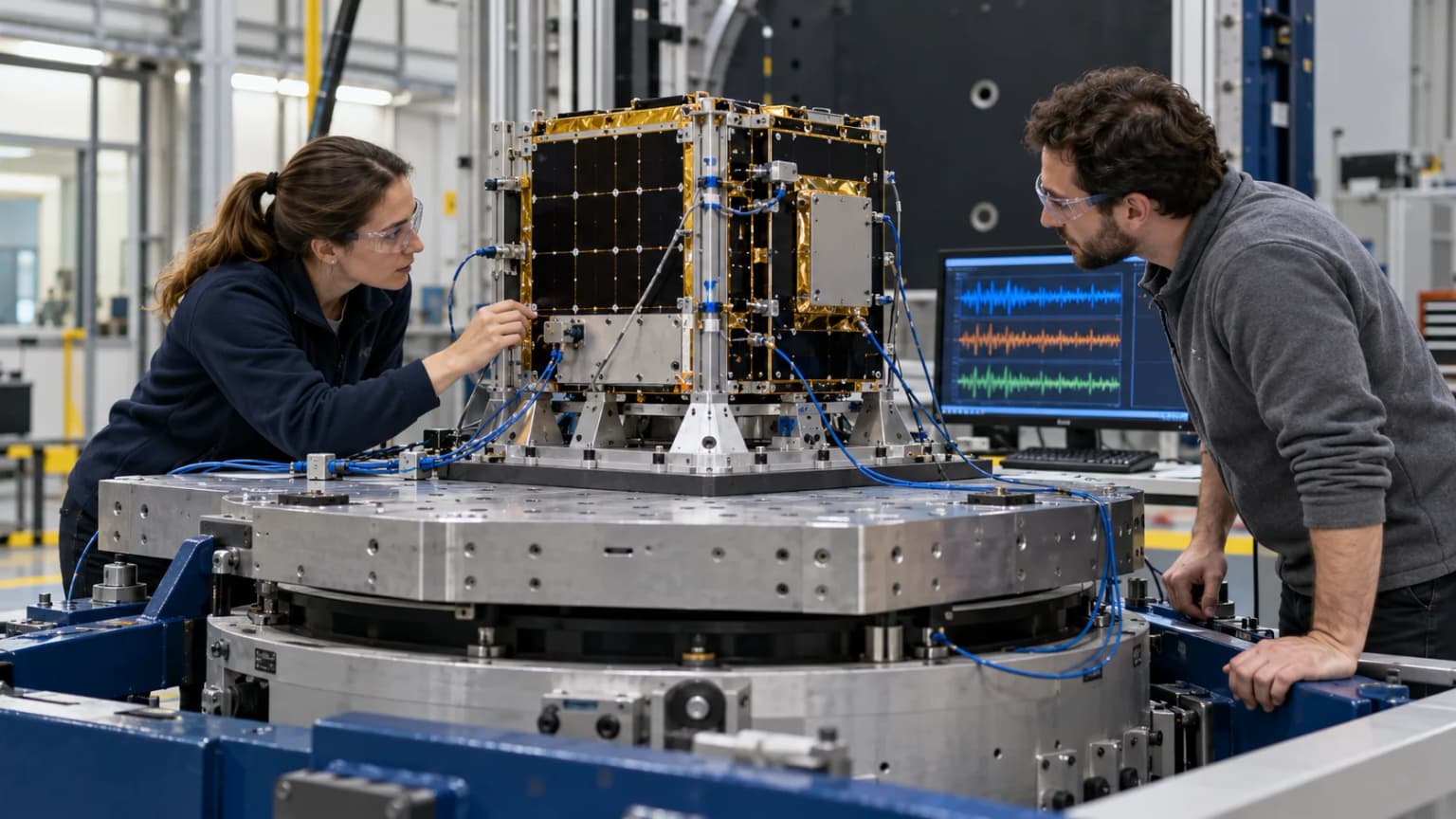

2. Образец или готовое оборудование испытывают на вибрационном стенде либо ударной установке.
3. Измерения сравнивают с прогнозом.
4. Параметры модели уточняют, если расхождение существенно.
5. Подтверждённую модель применяют к сценариям, которые трудно или дорого воспроизводить физически.

Если испытаний для важного режима нет, расчёт может закрыть информационный пробел и показать, где нужен дополнительный контроль. Но отсутствие испытания остаётся ограничением, а не превращается в доказательство прочности.

Что даёт цифровой анализ на практике

Главная выгода появляется до запуска. Инженеры могут сравнить варианты крепления, проверить чувствительность оборудования к изменению массы, увидеть концентрацию напряжений и подготовить программу стендовых испытаний. Исправить выявленную проблему на земле обычно проще, чем после сборки аппарата, а после старта ремонт часто невозможен.

Второй эффект — сохранение инженерного знания. Стандартный шаблон уменьшает зависимость от памяти одного специалиста и делает допущения заметнее для проверки. Он также ускоряет повторный анализ, когда меняется конфигурация носителя, прибор или профиль нагрузок.

Однако сообщение NASA не раскрывает название программы, поставщика запуска и миссии. В нём нет универсальной оценки точности или гарантии, что любой проект с таким шаблоном сэкономит столько же времени. Вывод относится к конкретному рабочему процессу и его первому описанному применению.

Как оценивать подобные заявления

У полезного сообщения о цифровой инженерии должны быть ответы хотя бы на четыре вопроса: какие нагрузки моделировали, какими испытаниями подтверждали модель, какие допущения остались и к какой конфигурации относится результат. Формулировки «цифровой двойник проверил конструкцию» или «испытания больше не нужны» без этих деталей вводят в заблуждение.

В случае NASA подтверждено создание стандартизированного процесса, его применение при одной сертификации и оценка команды о сэкономленных месяцах. Не подтверждены массовое внедрение, независимая проверка точности и замена физических тестов. Именно такое разделение показывает реальную пользу технологии без завышенных обещаний.
